人體靜電釋放儀
型號：DHS-B 、DHS-S 、DHS-Q
產品簡介：
1、適用于爆炸性環境1區、2區；
2、適用于IIA、IIB、IIC級爆炸性環境；
3、適用于溫度組別為T1～4的環境；
4、適用于石油采煉、儲運、化工、醫藥、港口石化、軍工及軍工設施等爆炸性危險環境；
5、特別適用于倉庫、油庫等場所。
產品特點：
1、采用超低功耗設計，正常使用期間無需更換電池；
2、電路部分整體環氧樹脂密封，防腐、防水、防潮；
3、安全釋放靜電，安全可靠；
4、防爆靜電觸摸球，對人體不會造成電擊感；
5、聲光報警提示人體與靜電觸摸球接觸可靠和靜電釋放安全；
6、標實時檢測電阻，確保接地可靠。

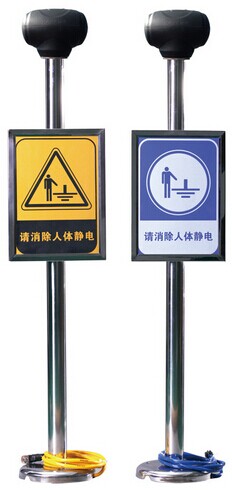

7、標牌、立柱采用304不銹鋼材質，防腐防銹；標牌圓角人性化設計，有黃色、藍色可選。
技術參數：
1、防爆等級： Ex ia IIC T4 Gb
2、工作電壓： 3.6V
3、休眠電流： ＜20μA
4、工作溫度： -40℃～+60℃
5、響應時間： ＜1s
6、檢測電阻: ＜55Ω
7、報警電壓： ＞140V
8、報警方式： 聲光報警
9、接 地 線： 長度3米
機械參數：
1. 觸摸球頭： DHS-B/S 145mm（直徑）/ DHS-Q 150mm(直徑)
2. 整體高度： 110cm
3. 立桿直徑： 45mm
4. 立桿壁厚： 1.0mm
5. 腳盤直徑： 182mm
6. 腳盤壁厚： 3.0mm
7. 腳盤安裝孔：12mm (直徑)
國標參考：
GB50074－2002《石油庫設計規范》
第14.3.13條：由于人體穿著人造織物衣服極為普遍，人造織物極易產生靜電，往往積聚在人體上。為防靜電可能產生的火花，需對進入輕油泵房，輕油罐頂上，輕油作業區的操作平臺，以及爆炸危險區域等處的扶梯上或入口處設置消除人體靜電的裝置。
GB12158-2006 防止靜電事故通用導則:
在氣體爆炸危險場所的區域等級1區及以上級別區域入口，應設置靜電接地裝置。該區域內，每隔25米應設置靜電釋放裝置。
現場使用說明：
工作人員進入危險場所時需釋放人體所帶靜電，首先用手掌觸摸人體靜電釋放儀的亞導體觸摸球，并保持5秒鐘，靜電釋放過程中，智能檢測型釋放儀指示燈紅燈閃爍，5秒過后，靜電釋放完畢，智能檢測型釋放儀指示燈綠燈閃爍，顯示安全狀態，可以進入工作區。
|
